Meine Horten H VII

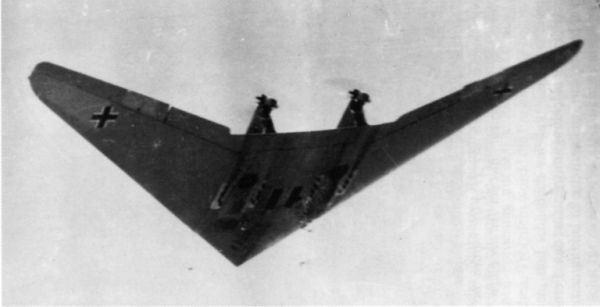

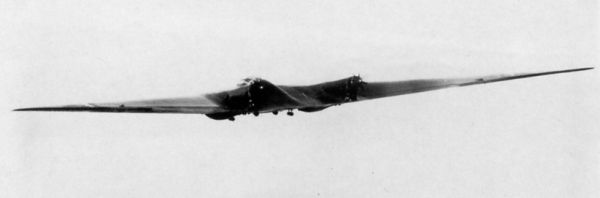

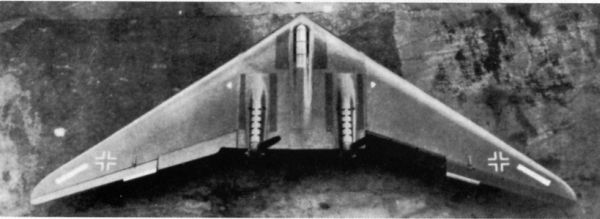

Wenn man sich mit Warbirds aus dem 2. Weltkrieg beschäftigt, kommt man automatisch irgendwann auf die Nurflügler der Gebrüder Reimar und Walter Horten. Nicht nur die spektakuläre Horten IX (Ho 229) mit zwei Turbinen entstanden gegen Ende des Krieges, sondern vorher auch die Horten VII mit 2 Argus V8 Motoren.

Ich wollte mir eigentlich eine Horten IX mit Impellerantrieb bauen, entschied mich dann aber dazu, doch erst mal eine mit Propellerantrieb "zur Übung" zu bauen.

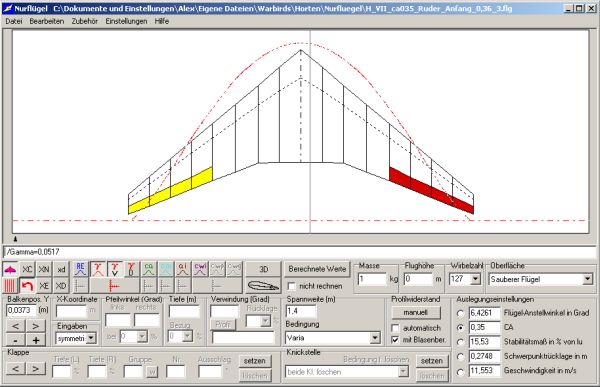

Ich habe mir das Programm von Frank Ranis von www.zanonia.de heruntergeladen und fing an, den Grundriss des Nurflügers aufzuzeichnen. Als ich meine Absichten im Warbirdforum ankündigte, meldete sich Jörg von der IG Horten bei mir und machte mich auf sein Forum aufmerksam. Durch die Hilfe dessen Mitglieder war es mir erst möglich, ein Modell dieses Nurflügers korrekt auszulegen.

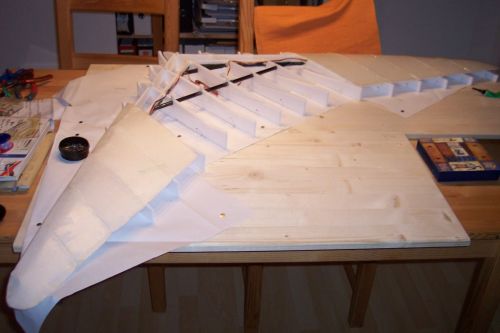

Ich wollte diesen Nurflügler aus 3 und 6mm Depronplatten bauen, weil diese Materialien einfach zu bearbeiten sind. Also habe ich mir die Spantenrisse aus dem Ranis exportiert und in einem CAD-Programm den Flügel konstruiert. Nachdem alles fertig konstruiert war, druckte ich mir die Zeichnungen aus und fing an zu bauen.

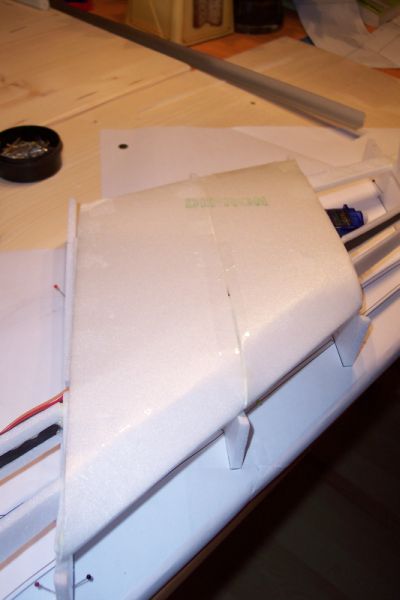

Die Beplankung habe ich erst versucht aus einem Ober- und einem Unterteil herzustellen, was mir aber aufgrund der Schränkung nicht gelang, der Flügel erzeugte einfach zu viel Spannung. Also habe ich die Beplankung von Spant zu Spant gebaut, indem ich die Vorderseite (welche nachher die Nasenleiste ersetzte) mit breitem Tesa-Film beklebte, auf der Rückseite mit einer CD eine Nut einbrachte und dann knickte. Die Rückseite wurde angefast und in einer Helling verklebt, das funktionierte wunderbar.

Zum Schluss wurden die Übergänge mit Moltofill Leichtspachtel gespachtelt und fein verschliffen.

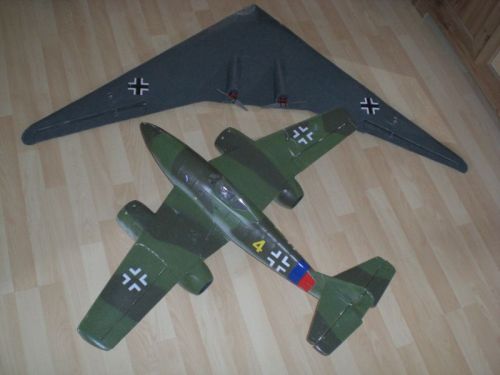

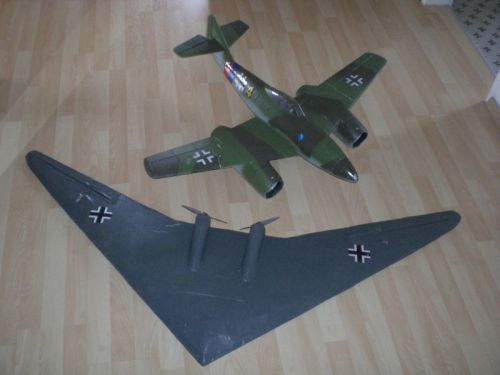

Mit dem ersten, mit Glasfasertape verstärkten Prototyp wurden die ersten Flugversuche durchgeführt, bevor sie mit Glasgewebe und Parkettlack beschichtet und anschließend lackiert wurde.

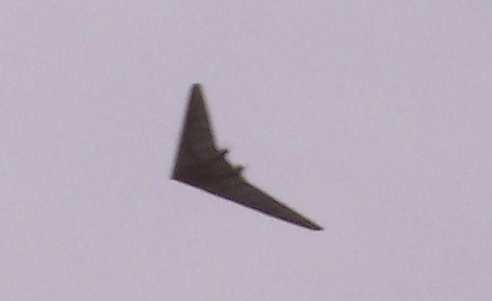

Leider gibt es bisher nur Flugbilder als "UFO-Fotos", besser habe ich sie noch nicht während dem Flug erwischt... dafür habe ich aber inzwischen ein Video drehen lassen:

Und weil immer wieder die Frage nach einer Bauanleitung aufkommt, hier nun alle Daten inklusive Bauanleitung für eine Horten VII mit 1,4m Spannweite: Bauanleitung_Horten_H_VII.zip
