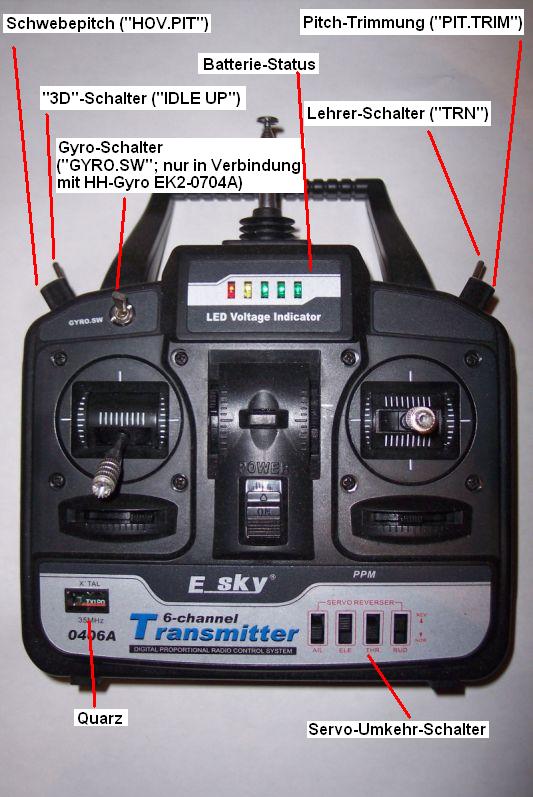

RTF-Sender

Wichtige Hinweise:

ACHTUNG: Würde man den "3D"-Schalter im Stand einschalten, dreht der Heli unvermittelt sofort hoch! Daher NIEMALS diesen Schalter im Stand umlegen, immer erst wenn der Motor hochgefahren ist oder besser in der Luft!

Einschalten sollte man den Heli nur bei ganz unten stehendem Knüppel und der Trimmung ganz unten, um ein Anlaufen des Motors beim Anstecken des Akkus  zu verhindern. Wenn der Akku angesteckt ist, fährt man die Trimmung in die Mitte und startet den Motor durch langsames Hochfahren des Pitch-Knüppels.

Batterien: es sollten entweder nur Batterien oder nur Akkus verwendet werden, hierzu können handelsübliche Mignon-Zellen (AA, LR6) verwendet werden.

Der RTF-Sender ist mit Pitch- und Gaskurven vorprogrammiert, er hat 2 Flugphasen "Normal" und "Idle Up".

In der Flugphase "Normal" geht die Gaskurve bei ganz unten stehendem Pitchknüppel durch 0, der Motor ist hier ausgeschaltet, Pitch geht bei richtig eingestelltem Heli von -2° bis +7°.

Die zweite Flugphase, "Idle Up", hat eine V-förmige Gaskurve und einen Verstellbereich für Pitch von ca. +/-7°.

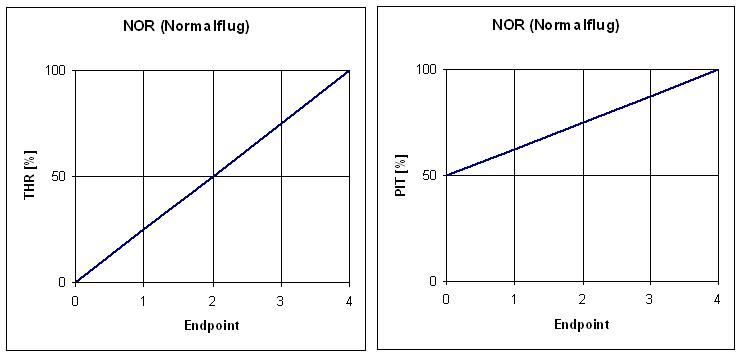

Gaskurve von 0 bis 100%, Pitch von ca. -2° bis ca. +7°

V-förmige Gaskurve, Pitch von -7° bis +7°

Die Normalflugphase ist für den Schwebeflug und das Hochfahren des Motors gedacht, da dieser keinen Sanftanlauf hat und "von Hand" hochgefahren werden muss. In der "3D"-Flugphase ist die Gaskurve V-förmig und der Pitch symmetrisch von -7° bis +7°, sodass man Kunstflugfiguren wie Loopings und Rückenflug machen kann - hierzu braucht man auf dem Rücken negativen Pitch und etwa genauso viel Drosselvorwahl wie positiven Pitch  im "normalen" Flug. Würde man den "3D"-Schalter im Stand einschalten, dreht der Heli unvermittelt sofort hoch! Daher NIEMALS diesen Schalter im Stand umlegen, immer erst wenn der Motor hochgefahren ist oder besser in der Luft!

Weiterhin verfügt der Sender über zwei Trimmpotis, mit denen der Pitch in beiden Flugphasen getrimmt werden kann.

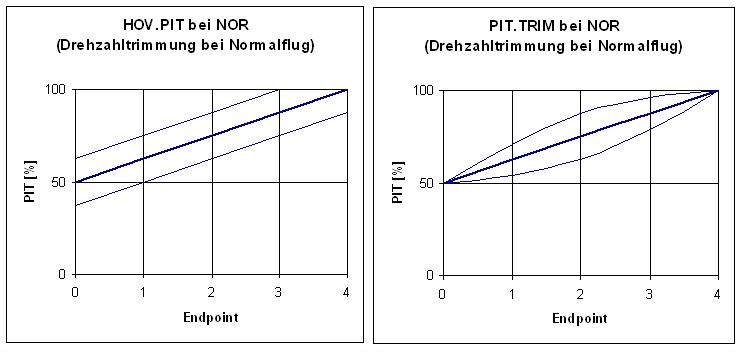

"HOV.PIT" verschiebt die Pitchkurve linear nach oben oder unten. Da die Gasvorwahl fest im Sender programmiert ist, kann man durch diesen Trimmpoti die Drehzahl über den Pitch beeinflussen, denn wenn bei gleicher Gasvorwahl der Pitchwert verringert wird, muss der Motor weniger leisten und dreht dadurch höher.

"PIT.TRIM" "beult" die Pitchkurve um die Neutrallage nach oben oder unten, während die Endpunkte gleich bleiben. Dies hat einen ähnlichen Effekt wie" HOV.PIT", wirkt sich aber nur in der mittleren Knüppelposition, als hauptsächlich beim Schweben aus.

Eine ausführliche Anleitung im pdf-Format des Senders gibt es auf der Download-Seite von E-SKY: 4 und 6 Kanal Sender

Auf der Seite "Anleitungen" von helihausen.de gibt es die Info, welche Microschalter für welchen Mode umgestellt werden müssen.

Wenn man einen "richtigen" Regler, z.B. von Kontronik oder YGE, oder einen "richtigen" Gyro verwenden möchte, braucht man einen Computersender, wie er auf der nächsten Seite beschrieben ist.
